日本少妇裸体做爰高潮片,亚洲性av免费,成人+国产+高清,欧美老熟妇乱大交xxxxx

　

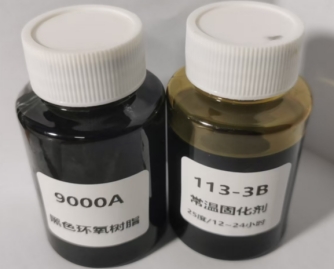

一、簡介： 9000A/113-3B系室溫固化型環氧樹脂灌封材料，具有操作工藝簡單、固化后光澤佳、電氣特性優秀的特點。適用于電容器、電子點火器、傳感器、蜂鳴器等中小型電子元器件的絕緣封裝。 二、常規性能： 測試項目 測試方法或條件 黑色環氧樹脂9000A 固化劑113-3B 外    觀 目  測 黑色粘稠液體 深棕色液體 密    度 25℃ g/cm3  1.65~1.7 1.20~1.25 粘    度 40℃ mpa·s 1800~3000 40~80 保存期限 室溫通風 6個月 6個月

三、使用工藝：

項  目	單位或條件	黑色環氧樹脂9000A：固化劑113-3B
混合比例	重量比	100克:25克【4：1】
可使用時間	25℃，min	40
固化條件	℃/hrs	25/12~24或60/3~4

四、固化后特性：

項目	單位或條件	黑色環氧樹脂9000A：固化劑113-3B
硬度	Shore-D	>80
絕緣強度	25℃，kV/mm	>18
介電常數	25℃，1MHZ	4.1±0.1
介質損耗角正切	25℃，1MHZ	≤0.01
體積電阻率	25℃，Ω·cm	2.5×1015
表面電阻率	25℃，Ω	1.6×1014
沖擊強度	kgf/mm2	>5.8
彎曲強度	kgf/mm2	>17
壓縮強度	kgf/mm2	>30
固化收縮率	%	≤0.5

【注意事項】

1、 使用前最好先將A料放入60～70度烘箱中預烘3~4小時后攪拌均勻再使用,以防A膠長期存放后出現下沉現象，然后再按照規定的配比稱量準確，切記配比是重量比，而非體積比，A、B料混合后，需要充分攪拌均勻，以避免產品固化不完全。

2、 要灌封的產品需要保持干燥、清潔。

3、 攪拌均勻后請及時進行灌封，并盡量在可使用時間內使用完混合的膠液。

4、 灌注后膠液會逐漸滲透到產品的縫隙中，必要時時行二次灌膠。

5、 固化過程中，請保持環境干凈，以免雜質或塵土落入未固化的膠液表面。

6、 本品在混合后開始逐漸固化，其粘度逐漸上升并會釋放熱量。

7、 混合在一起的膠量越多，其反應就越快，可使用的時間也會縮短，混合后的膠液盡量在短時間使用完。

8、 在使用前請先小量試用，掌握產品的使用技巧，以免差錯。

【儲存與包裝】

● 本品需在通風、陰涼、干燥處密封保存，保質期六個月，過期后如果經試驗合格仍可繼續使用；

● 包裝規格為主劑30kg/桶、固化劑6kg/桶。

備注:以上性能數據為該產品測試濕度70%，溫度25測試之典現數據，僅供客戶使用時參考，并不能完全保證達到全部數據，請客戶在使用時以實測數據為準。
