日本少妇裸体做爰高潮片,亚洲性av免费,成人+国产+高清,欧美老熟妇乱大交xxxxx

點(diǎn)火器用高性能中高溫硬化型環(huán)氧樹(shù)脂膠1000A/1200B

一、簡(jiǎn)介： 1000A/1200B是透明的高性能環(huán)氧膠,具有韌性、低硬度，雙組份加溫硬化型環(huán)氧注型樹(shù)脂，它與工程塑膠、陶瓷基板具有優(yōu)良的粘合力，是一種理想的封裝材料；特別適用于需要冷熱沖擊的場(chǎng)合.

一、產(chǎn)品特點(diǎn)：

a)        粘度低、澆注工藝性好；

b)       優(yōu)良的耐冷熱沖擊，可達(dá)到-55℃~+120℃ 循環(huán)沖擊；

c)        杰出的電絕緣性、機(jī)械物理性能。

二、常規(guī)性能：

測(cè)試項(xiàng)目	測(cè)試方法或條件	1000A	1200B
外    觀	目  測(cè)	水色透明	淡棕色
粘    度	40℃, mpa·s	800~1300	700~1500
密    度	25℃，g/cm3	1.1~1.2	1.3~1.4
可使用時(shí)間	35℃，hrs	3.5
凝膠時(shí)間	150℃，1g，s	170~200

四、用途：

適用于高壓燃?xì)恻c(diǎn)火器,變壓器,高性能模塊以及其它特殊電子零部件的封裝。

*:我司產(chǎn)品1000A/1200B是新型的進(jìn)口樹(shù)脂，此產(chǎn)品我司有客戶(hù)專(zhuān)門(mén)用于為歐州及中東客戶(hù)的燃?xì)恻c(diǎn)火線圈而設(shè)計(jì)灌封樹(shù)脂,客戶(hù)使用時(shí)加入硅微粉用于將低生產(chǎn)成本,產(chǎn)品灌封后的耐壓,由于產(chǎn)品電路采用串聯(lián)分段設(shè)計(jì),因而產(chǎn)品耐壓達(dá)到了4~5萬(wàn)伏/毫米.

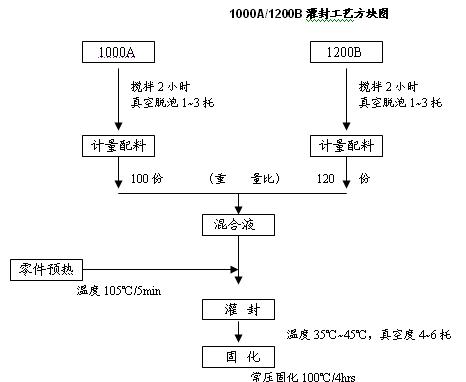

五、使用工藝：

測(cè)試項(xiàng)目	測(cè)試方法或條件	1000A/1200B
配    比	重量比	100:120
硬化條件	℃/hrs	100/4
建議固化條件	40~55度/1小時(shí)脫泡+80度/4小時(shí)+100度/2小時(shí)+120度/3小時(shí),烘箱中自然冷卻

六、硬化物特性*：

項(xiàng)     目	單位或條件	1000A/1200B	引用標(biāo)準(zhǔn)（ASTM D）
外  觀	/	透明色	目測(cè)法
硬  度	Shore-D	60~70	2240
體積電阻率	25℃，Ω·cm	>3.2×1015	150
絕緣強(qiáng)度	25℃，kV/mm	>24	149
介電常數(shù)	25℃，1MHZ	3.7±0.1	150
介質(zhì)損耗角正切	25℃，1MHZ，%	<1.2	257
沖擊強(qiáng)度	kJ/m2	>34	780
吸水率	%	<0.04	570
伸長(zhǎng)率	%	>250	638

    *以上參數(shù)為1000A/1200B配比為100：120，固化時(shí)間為100℃/4hrs后測(cè)得。

七、貯存、運(yùn)輸及注意事項(xiàng)：

1．   1000A/1200B應(yīng)貯放在干燥、通風(fēng)的室內(nèi)。開(kāi)啟未用完的材料，桶蓋要蓋嚴(yán)，以防止吸潮變質(zhì)。自制造之日起六個(gè)月內(nèi)有效，超過(guò)保質(zhì)期，須進(jìn)行常規(guī)特性檢查，合格后方可使用。

2．   此類(lèi)產(chǎn)品為非危險(xiǎn)品，可按一般化學(xué)品貯運(yùn)。

3．   在使用時(shí)，操作員工應(yīng)有防護(hù)措施，不慎沾到皮膚或眼臉，必須及時(shí)用中性肥皂清洗或請(qǐng)醫(yī)師診治。

八、包裝規(guī)格：

A、B均為20KG金屬容器包裝或客戶(hù)指定包裝，包裝上應(yīng)有制造廠家、批號(hào)、凈重、檢驗(yàn)合格標(biāo)志。

Ú注：以上性能數(shù)據(jù)為該產(chǎn)品于濕度70%、溫度25℃時(shí)測(cè)試之典型數(shù)據(jù)，僅供客戶(hù)使用時(shí)參考，并不能完全保證于某個(gè)特定環(huán)境時(shí)能達(dá)到的全部數(shù)據(jù)。敬請(qǐng)客戶(hù)使用時(shí)，以實(shí)測(cè)數(shù)據(jù)為準(zhǔn)。

　

返回
