日本少妇裸体做爰高潮片,亚洲性av免费,成人+国产+高清,欧美老熟妇乱大交xxxxx

銷售：耐高溫環氧樹脂膠9600A/B

一、主要成份 A料：環氧樹脂、填料、助劑 B料：酸酐固化劑、促進劑 二、產品特點： 1．   操作性佳 2．   電氣性能優秀 3．   優異的耐冷熱沖擊性能 4．   高散熱

汽車點火器點火線圈高壓線圈

三、主要用途

適用于汽車點火線圈灌封

四、包裝規格

A料：5kg鐵桶

B料：5kg鐵桶

五、運輸：

本品為非危險品，可按一般物品運輸。

六、貯存：

1．   密閉存放，最好于15~25℃下存貯。

2．   避免陽光直射。

3．   防潮。

4．   防火。

5.  保質期A料3個月，B料3個月。

七、產品特性

項    目	指    標			檢測依據
固  化  前  特  性
外   觀	A	黑色粘稠液體		目   測
	B	黃色粘稠液體
粘   度 （40℃，mPa ·s）	A	15000±5000		GB/T2794
	B	2000±500
密   度 （40℃，g/ml）	A	1.75~1.80		GB/T4472
	B	1.30~1.35
混合比例（重量比）		A：B=100：70		/
可使用時間（40℃，h）		>1		/
凝膠時間（150℃，min）		180~250		/
固  化  后  特  性
固化物顏色			黑色	25℃
硬度（25℃，D）			90±5	Shore-D
彎曲強度（25℃，N/MM2）			>80	GB/T9341-2000
表面電阻系數（25℃，Ω·cm）			1015	GB/T1410
體積電阻系數（25℃，Ω·cm）			1014	GB/T1410
介電常數（25℃，50KHz）			4.0±0.25	GB/T1409
介質損耗（25℃，50KHz）			0.60
吸水率（100℃，1h, %）			<0.15	GB/T1304
擊穿電壓強度（25℃，KV/mm）			>25	GB/T1048
熱傳導系數，25℃ ，W/mK			>0.7

　

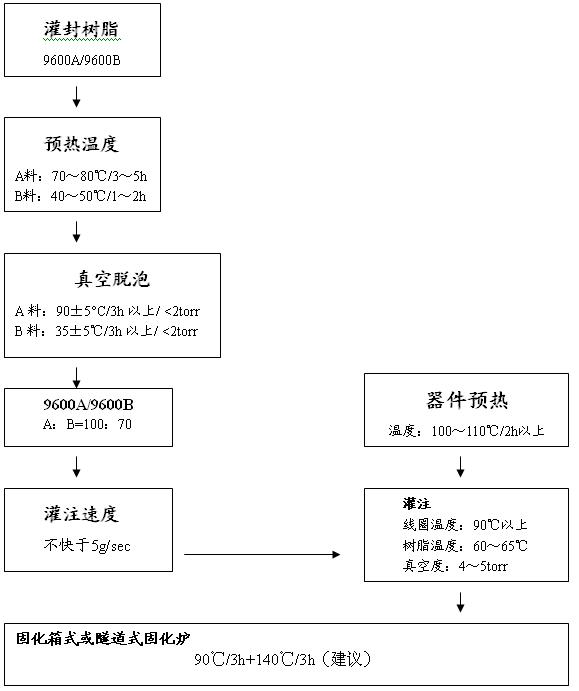

八、灌封工藝：



九、注意事項：

1．   使用注意事項

1）   含有填料之A組份易產生分層，使用前必須充分攪拌均勻,可于80~90℃條件下預烘6~8h以利于攪拌。

2）   B組份低溫貯存時可能會產生結晶，可于40~50℃條件下加熱至溶解然后再使用。

3）   按配比準確計量A、B組份，防止配比不對影響固化后性能。

2．   操作注意事項

1）   工作場所應裝有通風設備并保證通風。

2）   操作者應穿戴防護工具進行操作,避免直接接觸物料。

3）   若不慎將物料濺到皮膚上，先用棉布等擦干凈后用溫水或無堿皂清洗干凈，皮膚受嚴重刺激或灼傷請醫生幫助。

4）   任何吸入蒸汽感覺不適時應立即抬到室外通風處。

3．   存貯注意事項

1）   置于低溫，陰暗處貯存（最好15~25℃）。

2）   要密閉保存，避免有水或其它雜質進入。

3）   堅持先進先出，在保質期內用完。

4）   開桶后，應盡快用完，防止雜質掉入或吸潮，若一次性未使用完應將剩余物料桶封好。

　

返回
